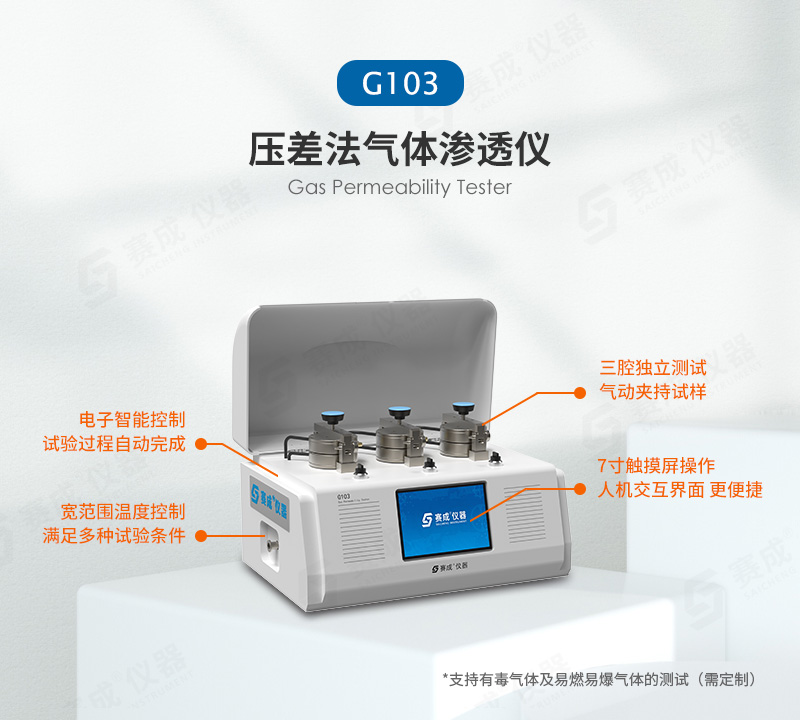

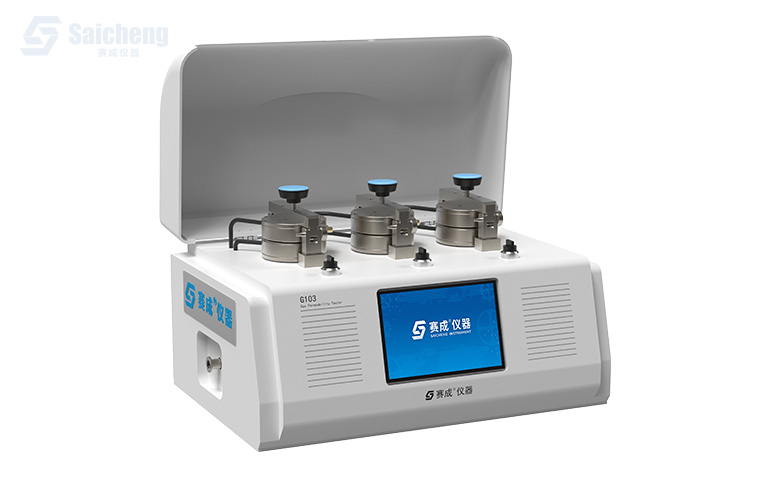

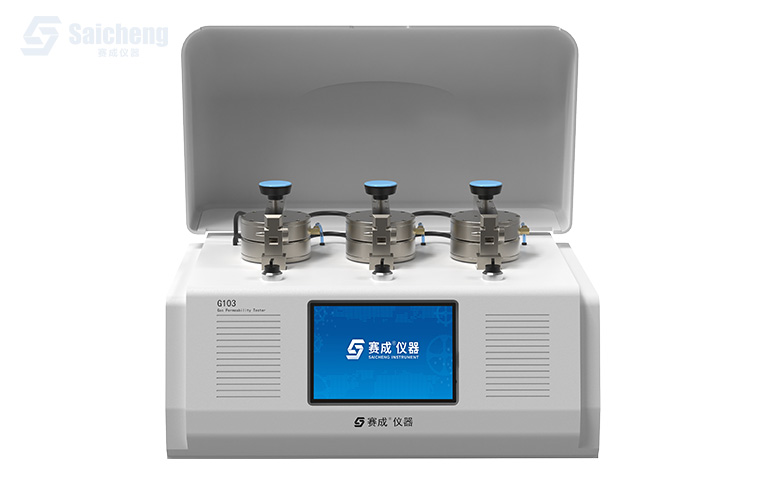

G103H壓差法氣體滲透儀基于壓差法的測試原理，是一款專業用于薄膜試樣的氣體透過率測試儀，適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過量和氣體透過系數的測定。
產品特征
-
10寸平板電腦操作，windows界面，人機接口時尚、便捷
-
可同時測定試樣的氣體透過量、氣體透過系數、溶解度系數和擴散系數
-
可滿足三個測試腔完全獨立測試
-
寬范圍、高精度溫度控制，滿足各種試驗條件下的測試
-
提供比例、模糊模式和時間模式三種試驗過程判斷模式
-
測試量程可根據需要進行擴展，滿足大透過率測試的要求
-
支持有毒氣體及易燃易爆氣體的測試（需定制）
-
采用氣動夾持試樣，方便快捷
-
系統采用電子智能控制，整個試驗過程自動完成
-
真空泵自啟停功能，無需依賴人工開關
-
提供標準膜進行快速校準，保證檢測數據的準確性
-
產品符合GMP多級權限
-
專門的計算機通信軟件，可進行試驗的實時顯示及數據的分析處理 、數據保存
測試原理
儀器采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。
測試標準
該儀器符合多項國家和國際標準：GB/T 1038.1、GB/T 7755.1、ISO 15105-1、ISO 2556、ASTM D1434、JIS K7126-1、YBB00082003
測試應用
|
基礎應用 |
|
薄膜 |
適用于各種塑料薄膜、塑料復合薄膜、紙塑復合膜、共擠膜、鍍鋁膜、鋁箔、鋁箔復合膜等膜狀材料的氣體滲透性能測試
|
|
片材 |
適用于各種工程塑料、橡膠、建材等片狀材料的氣體滲透性能測試，如PP片材、PVC片材、PVDC片材等
|
|
擴展應用 |
|
多種不同氣體 |
適合于多種氣體的透過率測試，如氧氣、二氧化碳、氮氣、空氣、氦氣等
|
|
易燃易爆氣體 |
適用于各種薄膜對易燃易爆氣體的阻隔性能測試
|
|
生物降解膜 |
適用于生物降解膜的透氣性能測試，如淀粉生物降解袋等
|
|
航空航天用材料 |
適用于航空航天用材料的氣體透過率測試，如飛艇氣囊的氦氣透過性測試
|
|
紙及紙板 |
適用于紙及紙塑等復合材料的透氣性測試，如煙包鋁箔紙、利樂包裝片材、方便面紙碗、一次性紙杯等
|
|
漆膜 |
適用于基材上涂覆油漆薄膜的透氣性測試
|
|
玻纖布、玻纖紙等材料 |
適用于玻纖布、玻纖紙等材料的透氣性測試，如特氟龍漆布、特氟龍高溫布、氟硅膠布等
|
|
化妝品軟管片材 |
適用于各種化妝品軟管、鋁塑管、牙膏管片材的氣體透過性測試
|
|
各種橡膠片材 |
適用于各種橡膠片材的透氣性測試，如汽車輪胎透氣性測試
|
技術指標
|
指標 |
薄膜測試 |
|
測試范圍 |
0.01 ~ 50,000 cm3/m2·24h·0.1MPa（常規） |
|
上限不小于600,000 cm3/m2·24h·0.1MPa（擴展體積） |
|
試樣件數 |
3件（數據各自獨立） |
|
真空分辨率 |
0.05 Pa |
|
測試腔真空度 |
<10 Pa |
|
控溫范圍 |
5 ~ 95°C |
|
控溫精度 |
±0.1°C |
|
試樣尺寸 |
Φ95 mm |
|
透過面積 |
33.18 cm2 |
|
試驗氣體 |
O2、N2、CO2等氣體 (氣源用戶自備） |
|
試驗壓力 |
0.1 MPa ~ 0.26 MPa |
|
接口尺寸 |
Ф6 mm聚氨酯管 |
|
外形尺寸 |
700 mm (W) × 530 mm (D) × 450 mm (H) |
|
電源 |
AC 220V 50Hz |
|
凈重 |
70 kg |
產品配置
標準配置：主機、水浴裝置、專業軟件、網線、試樣取樣器、濾紙取樣器、真空油脂、快速定量濾紙、真空泵、平板電腦
選購件：標準膜、真空泵油、濕度發生裝置、氧氣減壓閥
備注：本機氣源進口為Ф6mm聚氨酯管；氣源用戶自備
注：賽成儀器始終致力于產品性能和功能的創新及改進，基于該原因，產品技術規格亦會相應改變。上述情況恕不另行通知，您可通過賽成儀器官網獲取最新信息。本公司保留修改權與最終解釋權。
